蚀刻网加工容易出现哪些问题？

　　今天为大家介绍一下蚀刻网加工容易出现哪些问题呢？

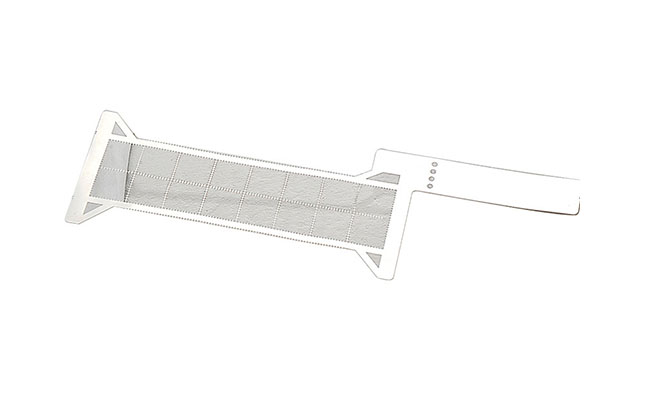

　　在精密蚀刻网加工，对于整个行业来说都有两个容易出现的问题，那就是盲孔和堵孔。特别是网孔密集的产品，主要是因为这类产品孔径细小（有的甚至到了0.05mm），而一个是排列密集。那么经过曝光显影后，在检测产品上有一定的难度，成千上万个孔很难全面检查，容易产生堵孔和盲孔，所以对于密集型的蚀刻网，业内一般会允许6%的盲孔。

　　如果高于6%甚至高于8%的堵孔和盲孔，那这就属于生产不良，属于蚀刻工艺过程中管控不到位，譬如无尘车间达不到要求，有粉尘、污迹进入油墨，或者曝光显影设备中，引起大面积蚀刻团不准确，造成显影不准，导致蚀刻网堵孔和盲孔。

　　另外就是蚀刻网加工后表面粗糙，不光滑。未需要腐蚀部分产生微腐蚀的现象，感觉表面发白，摸起来不平滑。这主要是因为金属原材料表面除油不净，导致感光油墨附着力下降，烘烤后形成翘膜，蚀刻过程中翘膜部分也产生了一定量的腐蚀导致的。

大众娱乐:下一篇：五金蚀刻的步骤需要用到哪些物品？

大众娱乐:上一篇：蚀刻网片的用途您是否了解？
